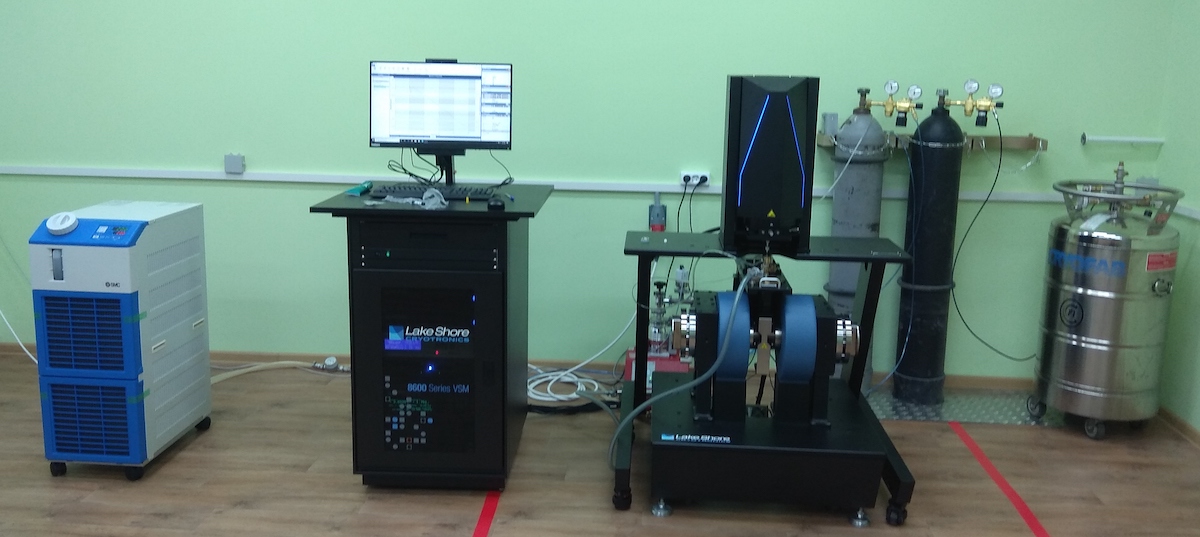

Вибрационный магнитометр LakeShore Cryotronics VSM 8604

Оформить заявку

Назначение прибора

Вибрационный магнитометр Lake Shore VSM 8604 предназначен для исследование магнитных свойств тонкопленочных, жидких, порошковых и объемных образцов.

Основные технические характеристики прибора

Диапазон магнитных полей:

до 23,7 kOe – измерения при комнатной температуре;

до 15,4 kOe - при температурных измерениях (с установленным криостатом или печью).

Температурный диапазон:

При использовании криостата:
от 4.2K до 450 K (при работе на жидком гелии);
от 77.6 К до 450 К (при работе на жидком азоте).

При использовании высокотемпературной печи:
от 308 К до 1273 К.

Измерение магнитного момента:

Динамический диапазон от 25 × 10-9 до 103 emu;

Погрешность измерений не более 1% от.

С подробными техническими характеристиками можно ознакомится на сайте производителя https://www.lakeshore.com/products/categories/specification/material-characterization-products/vsm-systems/8600-series-vsm .

Области применения прибора

Установка Lake Shore VSM 8604 позволяет проводить измерение температурных M(T) и полевых зависимостей M(H) магнитного момента образца в диапазоне температур 4.2 – 1273 K в магнитных полях до 15.4 kOe. Измерения M(H) при комнатной температуре возможны в магнитных полях до 23.7 kOe.

Требования к образцам исследования

В зависимости от типа образца и необходимого температурного диапазона при измерениях на вибрационном магнитометре Lake Shore VSM 8604 используются различные держатели. При определение конкретных размеров и объемов образца для измерений необходимо учитывать, что:

  • Объем порошковых/жидкостных образцов для измерений ограничен объемом чаши под образец в держателе.
  • Линейные размеры монокристаллических и пленочных образцов не должны превышать линейные размеры площадки под образец на держателе.
  • Масса образца не должна превышать 10 грамм.

C конструкциями и типо-размерами различных держателей можно ознакомится самостоятельно на сайте производителя https://www.lakeshore.com/products/product-detail/8600-series-vsm/Sample-rods-holders.

Время, необходимое на одно измерение

Среднее время измерения одной зависимости M(H) при комнатной температуре составляет 1 час. Время измерения одной температурной зависимости намагниченности M(T) зависит от поставленной задачи (температурного диапазона, разрешения по температуре и тд.) и может доходить до 24 часов.

Расходные материалы

Низкотемпературные измерения M(T), M(H) в магнитных полях до 15.4 kOe:

Диапазон температур 77.4 - 450 K. Расходные материалы: Жидкий азот (1 л/час), газообразный азот:
Диапазон температур 4.2 - 77.4 К Расходные материалы: Жидкий гелий (1 л/час, невозвратные потери), газообразный гелий. Для определения количества необходимого газообразного гелия для сжижения пользуются следующей формулой: 1 баллон (50 л) газообразного гелия = 8 литров жидкого гелия.

Высокотемпературные измерения M(T), M(H) в магнитных полях до 15.4 kOe.

Диапазон температур 308 - 1273 К. Расходные материалы: Высокотемпературный клей, газообразный аргон.

Форматы данных, выдаваемых прибором

файл данных (температура, магнитное поле, намагниченность).

Услуги и их стоимость

Базовая стоимость измерений при комнатной температуре - 1123 руб./час. Стоимость температурных измерений зависит от поставленной задачи (необходимого диапазона температур, диапазона магнитных полей, необходимых расходных материалов и тд.) и рассчитывается индивидуально

Контактная информация

Место расположения прибора:г. Красноярск, Академгородок 50 стр. 38, к.1-145 главного корпуса ИФ СО РАН
Ответственный за приборСемёнов Сергей Васильевич, к.ф.-м.н., старший научный сотрудник лаб. СМП ИФ СО РАН
e-mail: svsemenov@iph.krasn.ru,
+7(391)249-48-38

Платунов Михаил Сергеевич, к.ф.-м.н., старший научный сотрудник лаб. ФМЯ ИФ СО РАН
e-mail: platunov@iph.krasn.ru

Сухачев Александр Леонидович, к.ф.-м.н., научный сотрудник лаб. ФМЯ ИФ СО РАН
e-mail: sunya@iph.krasn.ru
Заявки принимает Семёнов Сергей Васильевич, к.ф.-м.н., старший научный сотрудник лаб. СМП ИФ СО РАН
e-mail: svsemenov@iph.krasn.ru,
+7(391)249-48-38

Платунов Михаил Сергеевич, к.ф.-м.н., старший научный сотрудник лаб. ФМЯ ИФ СО РАН
e-mail: platunov@iph.krasn.ru

Сухачев Александр Леонидович, к.ф.-м.н., научный сотрудник лаб. ФМЯ ИФ СО РАН
e-mail: sunya@iph.krasn.ru
