Спирограф с модулем бодиплетизмографии Q-Box Вайэйр Медикал ГмбХ Quark Spiro

Оформить заявку

Назначение прибора

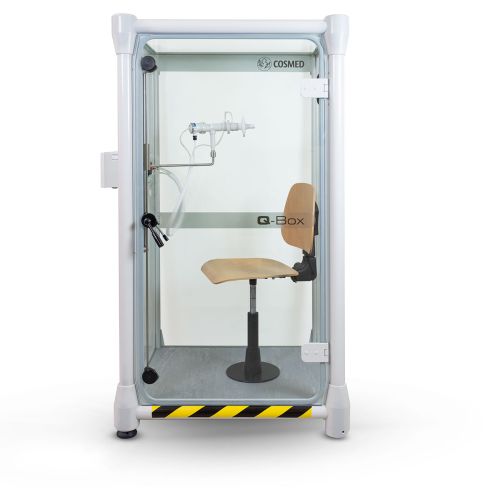

Q-Box - это автономный модуль бодиплетизмографии от для измерения статических объемов легких (TLC, RV, TGV), а также сопротивления и проводимости дыхательных путей (RAW, GAW) с помощью метода плетизмографии тела. Дополнительный модуль DLCO позволяет также проводить тесты диффузионной способности легких с помощью используя быстро реагирующие датчики CO-CH4 газовых сенсоров

Основные технические характеристики прибора

Параметры: Значение:
Измерение механики легких P0.1, Mip/Mep
Статистические легочные объемы TGV, TLC, FRC, RV
Респираторная механика RAW, SRAW, GAW, SGAW
Спирометрия SVC-FVC, MVV, Pre-Post тест, тест с бронходилататором
Внутренний объем ~830 л
Проводимые тесты На расстоянии 1 м
Интеграция с приборами Quark PFT/ CPET
Требования к сети 100-240V/50-60Hz
Температура 0-50°C
Влажность 0-100%
Вес системы 130 кг
Размеры 93х89х172 см

Области применения прибора

Одним из методов оценки вентиляционной функции легких является бодиплетизмография. Бодиплетизмография позволяет исследовать структуру общей емкости легких (ОЕЛ) и бронхиальное сопротивление (Raw), то есть дает возможность определять те параметры, которые нельзя получить при проведении спирометрии, в том числе функциональную остаточную емкость легких (ФОЕ). ФОЕ, измеренная методом бодиплетизмографии, обозначается как внутригрудной объем газа (ВГО) и включает в себя как вентилируемые, так и плохо вентилируемые объемы. Метод бодиплетизмографии базируется на принципе взаимосвязи между давлением и объемом при постоянной температуре фиксированного количества газа. Данный принцип гласит: давление определенного количества газа при постоянной температуре изменяется обратно пропорционально объему (закон Бойля-Мариотта). При проведении бодиплетизмографии получают следующие параметры: ВГО, жизненную емкость легких (ЖЕЛ), резервный объем выдоха (РОвыд), дыхательный объем (ДО), резервный объем вдоха (РОвд), емкость вдоха (Евд), Raw. Путем вычисления получают такие параметры как ОЕЛ, остаточный объем легких (ООЛ) и его долю в ОЕЛ. Уменьшение ОЕЛ позволяет диагностировать рестриктивный тип нарушения легочной вентиляции. Увеличение ООЛ и его доли в общей емкости легких при наличии обструкции воздухоносных путей (ВП) указывает на наличие воздушных ловушек. Увеличение ВГО при наличии обструкции ВП позволяет диагностировать гиперинфляцию легких. При анализе легочных объемов используют должные значения, которые рассчитываются по формулам, рекомендуемым ERS и ATS 2005. Результаты выражают в процентах от должного значения. Таким образом, бодиплетизмография является важным дополнением к спирометрии и рентгеновским методам исследования, что позволяет более объективно оценивать функциональное состояние легких, помогает проводить дифференциальную диагностику и контролировать течение заболевания. https://naukaru.ru/ru/nauka/article/12176/view

Метрологическое обеспечение для приборов и используемых методик

Время, необходимое на одно измерение

  • предельное время установления рабочего режима, час: 0.5.
  • время непрерывной работы, час: 6.
  • характерное время на одно измерение: 30-40 минут.
  • время исполнения заказа:
  • сколько времени прибор работает на договорной основе (сторонние организации):
  • ед. измерения: количество протоколов исследования

Расходные материалы

Одноразовые мундштуки для проведения исследования (1 пациент – 1 мундштук)

Форматы данных, выдаваемых прибором

Протокол исследования (заключение) на бумажном носителе

Услуги и их стоимость

Контактная информация

Место расположения прибора:Клиника НИИ медицинских проблем Севера, Отделение функциональной диагностики, Шахтеров, 25
Ответственный за приборЗаведующий клиническим отделением соматического здоровья детей и подростков,
д.м.н., профессор Терещенко Сергей Юрьевич
Телефон: +73912206063
e-mail: legise@mail.ru
Заявки принимает Заведующий клиническим отделением соматического здоровья детей и подростков,
д.м.н., профессор Терещенко Сергей Юрьевич
Телефон: +73912206063
e-mail: legise@mail.ru
